QLIFE-ASR06EM 通用型离线语音模块

此产品是智能家居（家电、照明、安防、电工、消费电子等行业）产品的普适化离线语音产品解决方案，高度集成、具备极高的产品兼容性，免APP、免联网，轻松实现智能化，具有性能优、适配快、抗噪好、成本优等特点，也是在多个行业广泛应用并有良好口碑与认可的核心产品。

服务热线： 400-165-2990

在线咨询资料索取

分享至：

产品卖点

产品性能参数表

resource/images/f11c549cb998489dab6aedfcfe943691_6.jpg

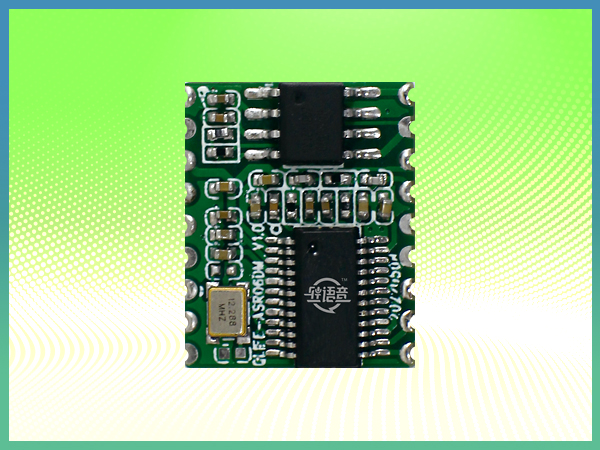

QLIFE-ASR06EM 通用型离线语音模块

麦克风数量：单、双唛；

语音识别方式：离线语音识别；

平均功耗：芯片耗电30mA；

封装尺寸：长宽厚17.8*14.5*3mm（模块）；

丰富外设：UART*1、PWM*8、GPIO*9（最多）；

降噪性能：支持降噪功能；

指令数量：300条（实际应用时根据指令长度有略微偏差）；

支持语种：中文、英文；

响应速度：最快100ms可完成识别响应；

电气性能：符合EMC、FCC标准，内部增强ESD可通过4KV接触放电实验；

材料标准：环保材料符合ROHS/REACH标准。

硬件介绍

模组为单面贴装，两面出脚，模块支持单麦克风输入，可以直接接入模块；同时支持真人语音回复，可以直接驱动喇叭。

06EM设计图尺寸

06EM设计图尺寸2

06EM设计图尺寸

06EM设计图尺寸

管脚号
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18

管脚名称

GND

SPK_MUTE

DC5V

VDD_3V3

GND

GPIO_06

GPIO_07

GPIO_08

GPIO_09

GPIO_10

UART_TX0

UART_RX0

MICR+

MICR-

MICL+

MICL-

SPKL-

SPK+

功能说明

GND

功放 MUTE 输出脚，高电平静音，低电平工作

DC5V模块电源输入

模块内部LDO 3.3V输出，可用于小负载外围电源供电

GND

GPIO/I2S_SDI/I2C_SDA/UART_TX1/PWM0

GPIO/I2S_LRCK/I2C_SCL/UART_RX1/PWM1

GPIO/I2S_SCLK/PDM_DAT/UART_TX2/PWM3

GPIO/I2S_SDO/PWM2,PG_EN烧录使能脚（高电平进入烧录），建议预留测试点

GPIO/I2S_MCLK/PDM_CLK/UART_RX2/PWM4

GPIO/UART_TX0/I2C_SDA/PWM1（烧录用端口，建议保留）

GPIO/UART_RX0/I2C_SCL/PWM2（烧录用端口，建议保留）

MIC 输入正极(回声消除选用此 MICR 作为 AEC 输入)

MIC 输入负极(回声消除选用此 MICR 作为 AEC 输入)

MIC 输入正极(单 MIC 与回声消除选用此 MICL 作为 MIC 输入)

MIC 输入负极(单 MIC 与回声消除选用此 MICL 作为 MIC 输入)

喇叭输出负极

喇叭输出正极

应用领域 智能照明、智能电工、智能家电、智能车载设备、智能音箱、智能康乐设备

智能家电
智能家居
汽车电子
开关
浴霸
冰箱
空气净化器
智能马桶
晾衣架
抽油烟机
智能家居控制中心
空调

应用案例 QLIFE-ASR06EM 应用案例

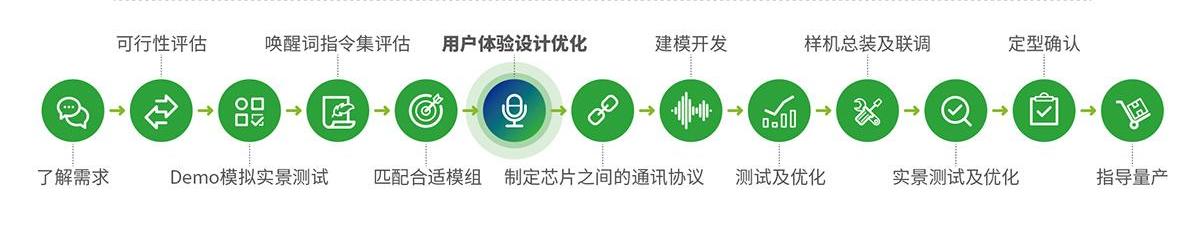

轻生活科技离线语音控制方案开发流程

轻生活科技-品牌画册-2023-流程
