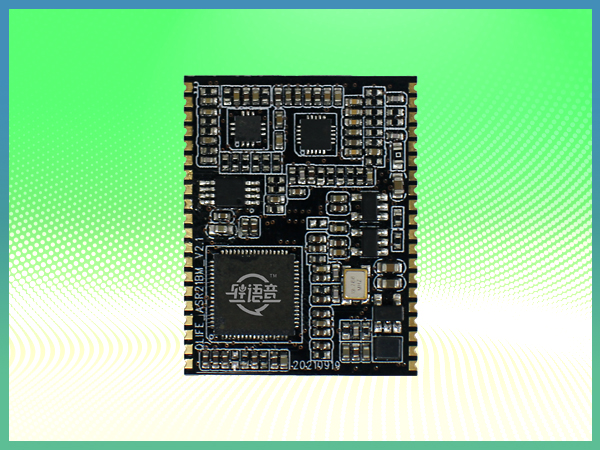

QLIFE-ASR21BM 强降噪离线语音模块

QLIFE-ASR21BM 强降噪离线语音模块
采用远场识别、双麦降噪和定频降噪技术,在有噪声干扰的近远场环境,抑制指令波束外的各种干扰声音,能智能分辨环境噪音并识别人声,真正高性能、高灵敏度、低误识别,是识别性能要求高或工作环境噪声大的产品应用性能之选。
服务热线: 400-165-2990
分享至:
产品卖点强降噪
产品性能参数表
resource/images/02eec3b130ed4d2f8f4c9e51f70f9b17_6.jpg

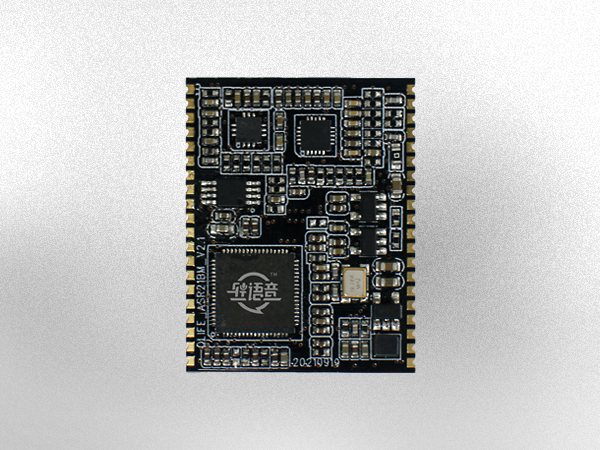

QLIFE-ASR21BM 强降噪离线语音模块

麦克风数量:双麦阵列;

语音识别方式:离线语音识别;

支持语种:中文、英文;

平均功耗:60-150mA;

封装尺寸:长宽厚28.5*21.5*3mm(模块);

丰富外设:UART*3、IIC*3、PWM*6、ADC*3、GPIO*17(最多);

降噪性能:支持优秀的双麦强降噪功能;

语音识别率:98%(50dB背景噪音环境,8米距离内测试);

指令数量:最多可达150条(实际应用时根据指令长度有略微偏差);

响应速度:最快200ms可完成识别响应;


硬件介绍

       本模块的主芯片是一款针对AI 场景设计的低成本、低功耗、高性能的DSP+MCU+NPU 异构芯片,双128bit的数据读写带宽等,高性能硬件的支持,使模块可以根据芯片特性定制双麦克风阵列降噪,降噪性能优异。


  • resource/images/02eec3b130ed4d2f8f4c9e51f70f9b17_16.png

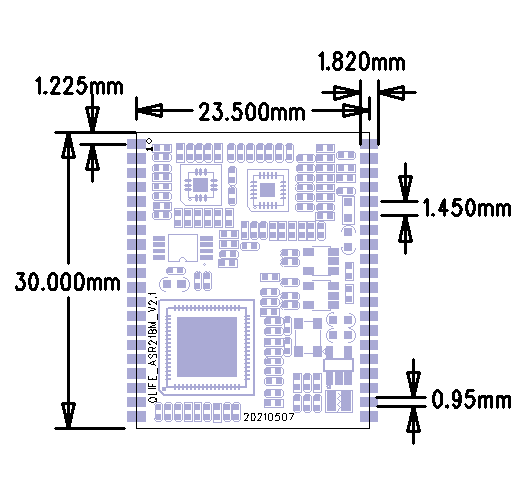

  • 21BM设计图尺寸
  • resource/images/02eec3b130ed4d2f8f4c9e51f70f9b17_18.png
  • 21BM设计图尺寸2
  • 管脚号
  • 1
  • 2
  • 3
  • 4
  • 5
  • 6
  • 7
  • 8
  • 9
  • 10
  • 11
  • 12
  • 13
  • 14
  • 15
  • 16
  • 17
  • 18
  • 19
  • 20
  • 21
  • 22
  • 23
  • 24
  • 25
  • 26
  • 27
  • 28
  • 29
  • 30
  • 31
  • 32
  • 33
  • 34
  • 35
  • 36
  • 37
  • 38
  • 39
  • 40
  • 管脚名称
  • LOUTL
  • LOUTR
  • SPKL-
  • SPKL+
  • I2S1_MCLK
  • I2S1_LRCLK
  • I2S1_BCLK
  • I2S1_SDO
  • GPIO16
  • UART0_RX
  • UART0_TX
  • GPIO8
  • GPIO7
  • UART1_RX
  • UART1_TX
  • GPIO17
  • GPIO18
  • GPIO13
  • GPIO14
  • GPIO15
  • GPIO26
  • GPIO29
  • GPIO19
  • REST
  • UART3_RX

  • UART3_TX
    GPIO11


  • UART2_RX
    JTAG_EN


  • JTAG_CLK
    GPIO23


  • GPIO22
    VDD5V


  • VDD_3V3
  • GMD
  • GMD
  • MIC2P
  • MIC2N
  • MIC1N
  • MIC1P
  • 功能说明
  • 模拟输出左声道
  • 模拟输出右声道
  • 喇叭负极
  • 喇叭正极(可直接驱动8欧1W的喇叭)
  • 数字音频主时钟
  • 数字音频LR时钟
  • 数字音频位时钟
  • 数字音频数据输出(烧录辅助脚,上电前拉低)
  • 通用GPIO16
  • UART0 接收(一般用作 DEBUG)
  • UART0 发送(一般用作 DEBUG)
  • 通用 GPIO8/PWM3
  • 通用 GPIO7/PWM2
  • UART1 接收/I2C1_SDA/PWM1
  • UART1发送/I2C1_SCL/PWM0
  • 通用GPIO17(外接功放时,用作功放静音控制脚)
  • 通用GPIO18
  • 通用 GPIO13/I2C2_SDA
  • 通用 GPIO14/I2C2_SCL
  • 通用GPIO15
  • 通用GPIO26
  • 通用GPIO29
  • 通用GPIO19
  • 模块复位脚,低电位复位,正常可以悬空工作,如果要求极严格的场合可以外接复位芯片
  • UART3 接收(一般默认用本串口与外部 MCU 通讯)/ /I2C0_SCL/PWM5
    UART3 发送(一般默认用本串口与外部 MCU 通讯) /I2C0_SDA/PWM6


  • 通用 GPIO11
    UART2_RX


  • 复用 GPIO21
    复用 GPIO20


  • 通用 GPIO23
    通用 GPIO22


  • 电源输入,DC5V 500mA,纹波小于 10mV
    电源输出,GPIO 为 3.3V,上拉时可接本管脚,电流输出不超过 100mA


  • GND

  • GND
  • MIC2P_IN MIC2 输入正

  • MIC2P_IN MIC2 输入负
  • MIC1P_IN MIC1 输入负

  • MIC1P_IN MIC1 输入正
  • 应用领域 QLIFE-ASR21BM 应用案例
    • 智能家电
    • 智能家居
    • 汽车电子
    • 开关
    • 浴霸
    • 冰箱
    • 空气净化器
    • 智能马桶
    • 晾衣架
    • 抽油烟机
    • 智能家居控制中心
    • 空调
    应用案例 QLIFE-ASR21BM 离线语音应用案例

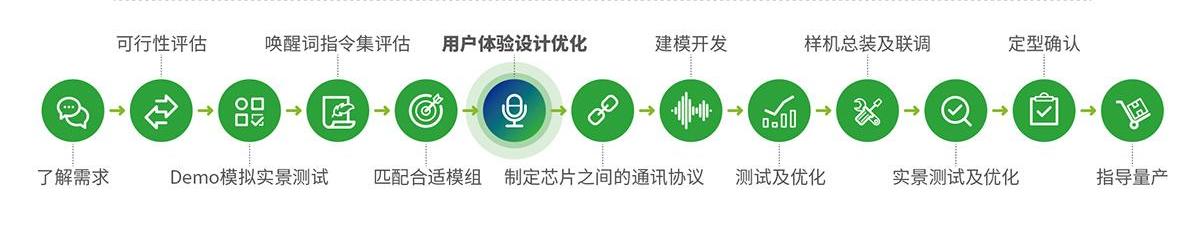

    轻生活科技离线语音控制方案开发流程
