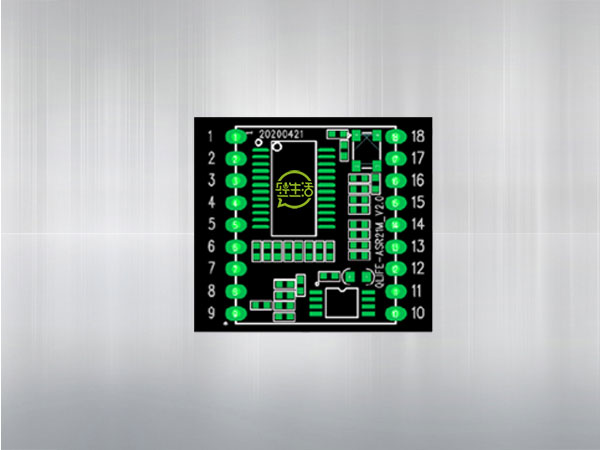

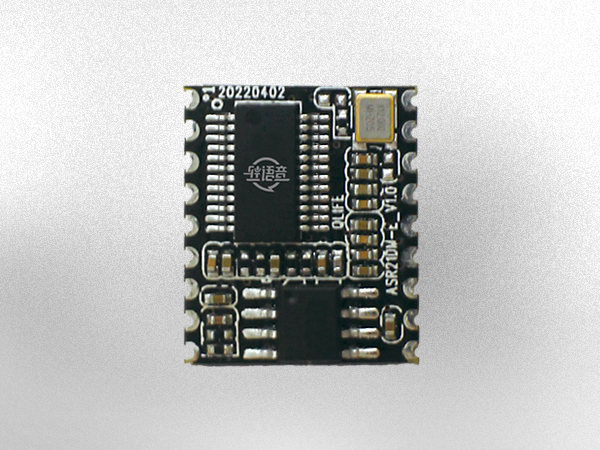

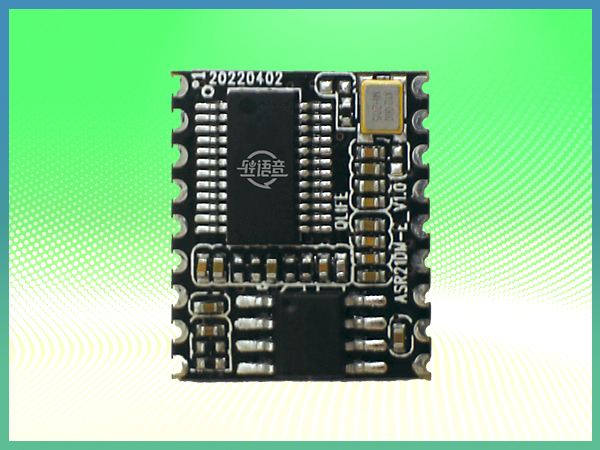

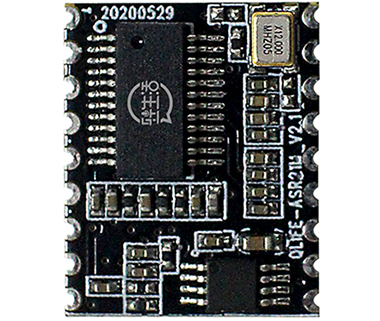

QLIFE-ASR21M 离线语音识别控制模组

QLIFE-ASR21M 离线语音识别控制模组

1.外围可直接连接Mic和喇叭

2.支持中文非特定人预置命令词识别

3.支持离线语音指令60条,支持真人音频播报

4.模组供电范围DC 3.3V~5.5V,需要外部提供峰值电流500mA

5.8个GPIO可与其他功能复用,支持1组UART通信,支持2路PWM


服务热线: 400-165-2990
分享至:
产品特点 product Features
resource/images/5eed877d00eb4ac1865f04d217efc6c8_2.jpg
QLIFE-ASR21M 离线语音识别控制模组

背景噪音50dB条件下可实现10m范围内95%以上离线语音识别率;

支持中文非特定人预置命令词识别;

支持离线语音指令60条,支持真人音频播报;

语音识别响应时间200~800ms;

单Mic,支持降噪功能;

模组供电范围DC 3.3V~5.5V,需要外部提供峰值电流500mA;

外围可直接连接Mic和喇叭;

8个GPIO可与其他功能复用,支持1组UART通信,支持2路PWM;

模块尺寸:17.8mm × 14.5mm ×0.8mm;

模块工作温度:-20℃~85℃

模块基本参数 Module basic parameters
硬件
参数
模组尺寸 17.8 × 14.5 × 0.8(mm)
封装兼容性 两边贴片(脚间距1.3mm)
通讯接口 UART/ GPIO/PWM
独立PWM通道 2路
Mic数量 1 pcs
喇叭输出功率 8Ω/1W
模组供电规格 3.3V~5.5V
工作温度 -20~85℃
软件
参数
支持语种 中文
语音命令数 60条(含唤醒词)
识别率(50dB背噪/10m) ≥95%
识别距离(50dB背噪) 可达10m
响应速度 200ms~800ms

硬件介绍

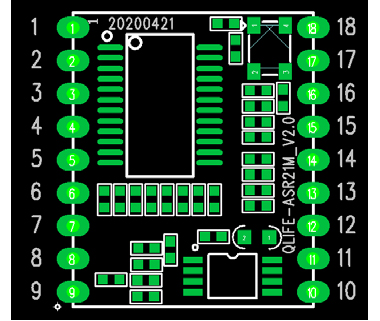

模组为单面贴装,三面出脚,脚位基本与我司第一代语音模块 QLIFE-ASR01M 相兼容,用户使 用的功能脚主要在两边的引脚,中间的是调试和烧录口,用户不能使用;模块支持单麦克风输入, 可以直接接入模块;支持 AEC 回声消除功能,并有相关的音频参考信号接入脚,同时支持真人语 音回复,可以直接驱动喇叭。

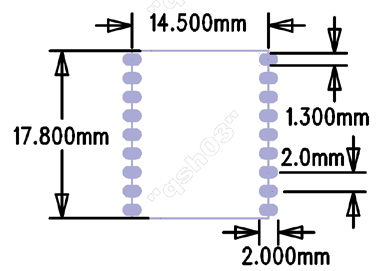

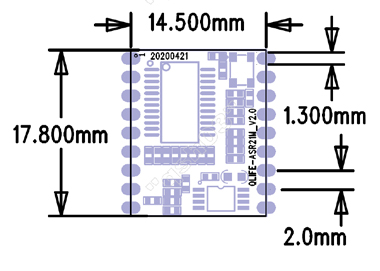

  • 06PM设计图尺寸
  • 06PM设计图尺寸2
  • 06PM设计图尺寸
  • 06PM设计图尺寸
  • 管脚号
  • 1
  • 2
  • 3
  • 4
  • 5
  • 6
  • 7
  • 8
  • 9
  • 10
  • 11
  • 12
  • 13
  • 14
  • 15
  • 16
  • 17
  • 18
  • 管脚名称
  • UART_TXD
  • UART_RXD
  • GPIO
  • GPIO
  • GPIO
  • GPIO
  • GPIO
  • DAC_L
  • DAC_R
  • SPKL-
  • SPK+
  • MIC+
  • MIC-
  • GND
  • POWER
  • GPIO
  • PWM
  • PWM
  • 功能说明
  • 烧录串口 TX
  • 烧录串口 RX
  • GPIO_A25
  • GPIO_A27
  • GPIO_B6(可用作 UART-RX 接主机 TX)
  • GPIO_B7 (可用作 UART-TX 接主机 RX)
  • GPIO_B8(调试用口,最好保留)
  • DAC_L
  • DAC_R
  • 喇叭输出负极
  • 喇叭输出正极
  • MIC 输入正极
  • MIC 输入负极
  • 接地
  • 电源正极输入
  • GPIO_A26
  • GPIO_B2/PWM
  • GPIO_B3/PWM
  • 应用领域 空调行业定制
    • 智能家电
    • 智能家居
    • 汽车电子
    • 开关
    • 浴霸
    • 冰箱
    • 空气净化器
    • 智能马桶
    • 晾衣架
    • 抽油烟机
    • 智能家居控制中心
    • 空调
