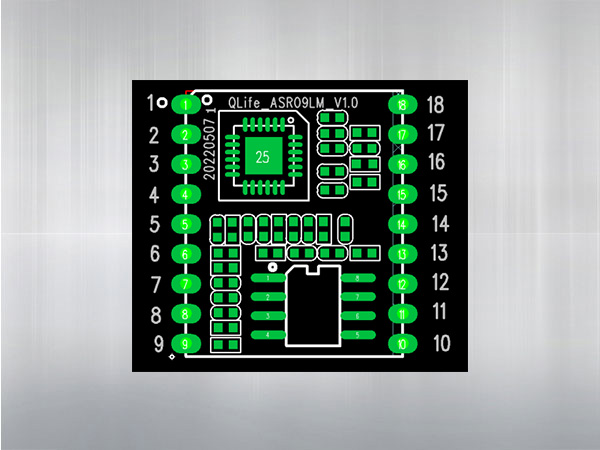

QLIFE-ASR09LM 离线语音识别控制模组

QLIFE-ASR09LM 离线语音识别控制模组

1. 模组可实现 5 米范围内 95%以上的本地语音识别率

2.支持中文或英文两种语言,二选一,目前不支持混合语种命令集.

3.支持离线指令约 50 条,支持真人音频播报

4.语音识别响应时间 200-800ms

5.单 MIC,支持降噪功能

服务热线: 400-165-2990
分享至:
产品特点 product Features
resource/images/5eed877d00eb4ac1865f04d217efc6c8_2.jpg
QLIFE-ASR09LM 离线语音识别控制模组

模组可实现 5 米范围内 95% 以上的本地语音识别率;

支持中文或英文两种语言,二选一,目前暂不支持混合语音命令集;

支持离线语音指令50条,支持真人音频播报;

语音识别响应时间200~800ms;

单Mic,支持降噪功能;

模组供电范围DC 2.8V~3.6V,工作电流20mA,功放峰值电流300mA,待机电流<1mA;

外围可直接连接Mic和喇叭;

9个GPIO可与其他功能复用;

模块尺寸:17.8mm × 14.5mm ×3mm;

模块工作温度:-20℃~70℃

模块基本参数 Module basic parameters
硬件
参数
模组尺寸 17.8 × 14.5 × 3(mm)
封装兼容性 两边贴片(脚间距2mm)
通讯接口 UART
独立PWM通道 8路
Mic数量 1 pcs
喇叭输出功率 8Ω/1W
模组供电规格 2.8V~3.6V
工作温度 -20~70℃
软件
参数
支持语种 中、英
语音命令数 50条(含唤醒词)
识别率(50dB背噪/10m) ≥95%
识别距离(50dB背噪) 3~5米
响应速度 200ms~800ms

硬件介绍

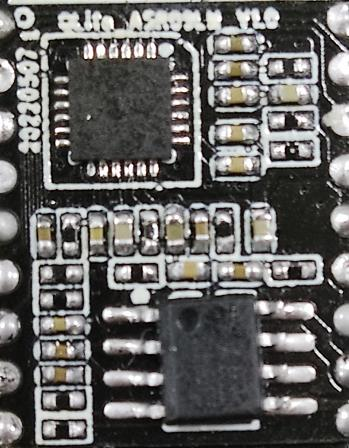

模组为单面贴装,两面出脚,模块支持单麦克风输入,可以直接接入模块;同时支持真人语音回复,可以直接驱动喇叭。



  • 图片1

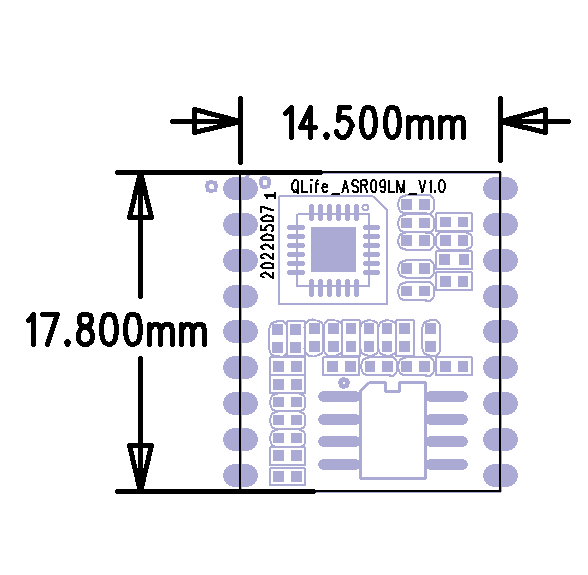

  • 09LM设计图尺寸
  • 图片2

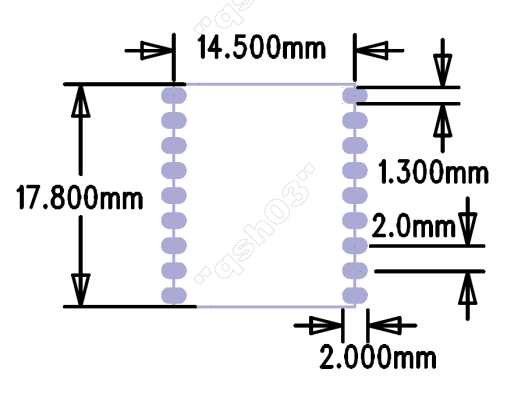

  • 09LM设计图尺寸2

  • 图片3

  • 09LM设计图尺寸

  • 图片4

  • 09LM设计图尺寸

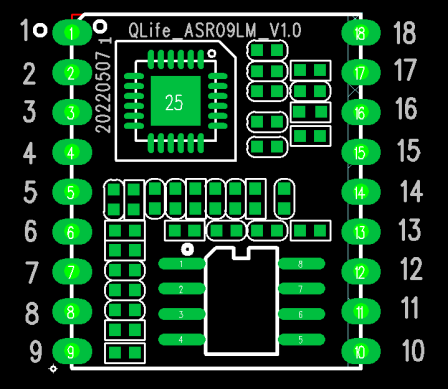

  • 管脚号
  • 1
  • 2
  • 3
  • 4
  • 5
  • 6
  • 7
  • 8
  • 9
  • 10
  • 11
  • 12
  • 13
  • 14
  • 15
  • 16
  • 17
  • 18
  • 管脚名称
  • GPIO_01
  • GPIO_02
  • GPIO_03
  • GPIO_04
  • GPIO_05
  • GPIO_06
  • GPIO_07
  • GPIO_08
  • BOOT
  • SPKL-
  • SPK+
  • MIC+
  • MIC-
  • GND
  • POWER
  • GPIO16
  • GPIO17
  • GPIO18
  • 功能说明
  • GPIO/UART1_TX 输出/PWM6
  • GPIO/ UART1_RX 输入/PWM7
  • GPIO/PWM0
  • GPIO/PWM1
  • GPIO/PWM2
  • GPIO/烧录串口 TX 输出(最好保留)
  • GPIO/烧录串口 RX 输入(最好保留)
  • GPIO/PWM3
  • 烧录时上电前拉低,上电后释放变高即可烧录
  • 喇叭输出负极
  • 喇叭输出正极
  • MIC 输入正极
  • MIC 输入负极
  • 接地
  • 电源正极输入
  • GPIO/PWM1
  • GPIO/PWM4
  • GPIO/PWM5
  • 应用领域 空调行业定制
    • 智能家电
    • 智能家居
    • 汽车电子
    • 开关
    • 浴霸
    • 冰箱
    • 空气净化器
    • 智能马桶
    • 晾衣架
    • 抽油烟机
    • 智能家居控制中心
    • 空调
