QLIFE-ASR21BM 离线语音识别控制模组

QLIFE-ASR21BM 离线语音识别控制模组

1.外围可直接连接Mic和喇叭

2.支持中文非特定人预置命令词识别

3.支持离线语音指令60条,支持真人音频播报

4.模组供电范围DC 3.3V~5.5V,需要外部提供峰值电流500mA



服务热线: 400-165-2990
分享至:
产品特点 product Features

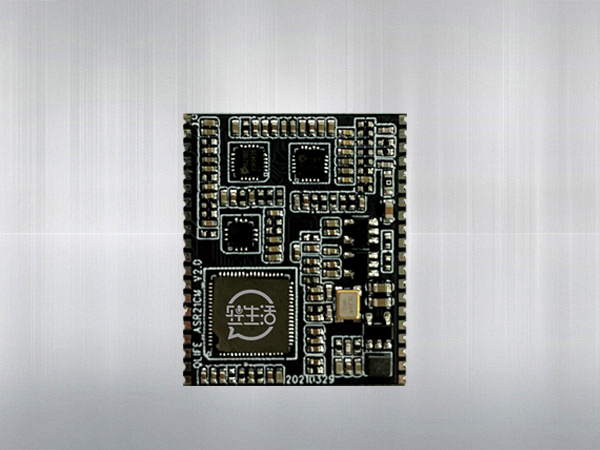

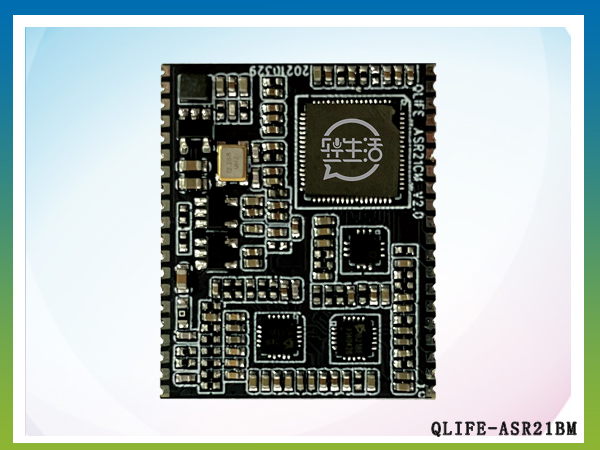

21BM展示图
QLIFE-ASR21BM 离线语音识别控制模组(标准模组)

背景噪音50dB条件,10米内本地语音识别率95%以上;

最多可支持定制离线命令集指令约150条;

双Mic,支持麦克风阵列降噪功能, AEC 回声消除功能。;

语音识别响应时间 200-800ms;

外围可以直接连接麦克风和喇叭;

模组供电范围 DC 4.5V-5.5V,需要外部提供峰值电流 500mA;

支持1组UART通信;支持5路PWM;支持2组I2C通信;支持3路ADC;

14个GPIO可与其他功能复用;

尺寸:23.5mm ×29mm × 3mm;

模块基本参数 Module basic parameters
硬件
参数
模组尺寸 23.5 × 29 × 3(mm)
与ASR06PM完全兼容
封装兼容性 两边贴片(脚间距2mm)
数据通讯 I2C/2×UART
独立PWM通道 5ch
其它资源 3路ADC
Mic数量 2 pcs
喇叭输出功率 8Ω/1W
功放独立供电 3.3V ~5V
模块供电规格 3.0V~3.6V
功率消耗(核心/功放) 150mA/500mA
工作温度 -20~85℃
软件
参数
支持语种 中英2种
语音命令数 150条(含唤醒词)
识别率(50dB背噪/5m) 98%
识别距离(50dB背噪) 10m
响应速度 200ms~800ms

硬件介绍

模组为单面贴装,三面出脚,脚位基本与 QLIFE-ASR01M 相兼容,用户使用的功能脚主要在两边的引脚,中间的是调试和烧录口,用户不能使用;模块支持单麦克风输入,可以直接接入模块;支持 AEC 回声消除功能,并有相关的音频参考信号接入脚,同时支持真人语音回复,可以直接驱动喇叭。

  • 21BM设计图1

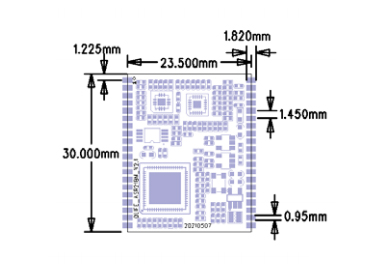

  • 21BM设计图尺寸
  • 概念图21BM.jpg
  • 21BM设计图尺寸
  • 管脚号
  • 1
  • 2
  • 3
  • 4
  • 5
  • 6
  • 7
  • 8
  • 9
  • 10
  • 更多
  • 管脚名称
  • AECP
  • AECN
  • LOUTL
  • I2S1_MCLK
  • I2S1_MCLK
  • I2S1_MCLK
  •  I2S1_SDO
  • GPIO16
  •  UART0_RX
  •  UART0_TX
  • 更多
  • 功能说明
  • 模拟输出左声道
  • 模拟输出右声道
  • 喇叭负极
  • 喇叭正极(可直接驱动8欧1W的喇叭)
  • 数字音频主时钟
  • 数字音频位时钟
  • 数字音频数据输出(烧录辅助脚,上电前拉低)
  • 通用GPIO16
  • UART0 接收(一般用作 DEBUG)
  • UART0 接收(一般用作 DEBUG)
  • 更多请咨询客服了解
  • 应用领域 智能照明、智能电工、智能家电、智能车载设备、智能音箱、智能康乐设备
    • 智能家电
    • 智能家居
    • 汽车电子
    • 开关
    • 浴霸
    • 冰箱
    • 空气净化器
    • 智能马桶
    • 晾衣架
    • 抽油烟机
    • 智能家居控制中心
    • 空调
    应用案例 智能家居语音控制中心
