QLIFE-ASR06PM 离线语音识别控制模组(标准模组)

QLIFE-ASR06PM 离线语音识别控制模组(标准模组)

QLIFE-ASR06PM 离线语音识别控制模组(标准模组)

核心优势:

1、可识别多达80条按需定制的离线语音指令;

2、已集成25.8万款空调机型的红外遥控码库;可发射红外码;

3、可自学习电视、风扇、机顶盒红外遥控码;可直推播报回应语;

4、可加RF控制电动窗帘,控制86开关(1~3路照明);

5、免Wi-Fi、免APP、免布线,极低成本智能化升级;

产品成功案例: 纯离线微物联语音控制中心(智慧酒店/ 智能家居)


服务热线: 400-165-2990
分享至:
产品特点 product Features

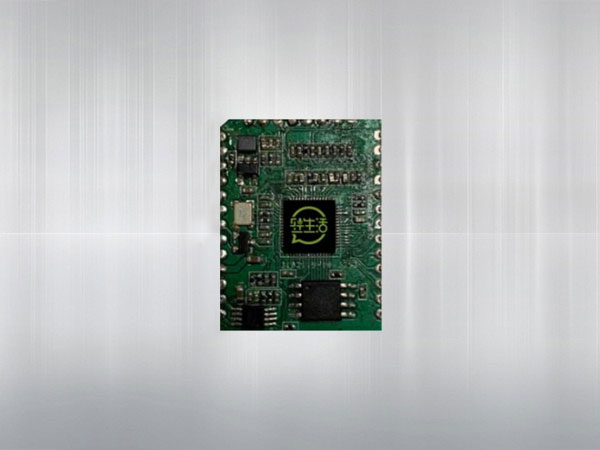

resource/images/9d952b4ac05943b7a4617eb8d832bfa6_2.jpg
QLIFE-ASR06PM 离线语音识别控制模组(标准模组)

背景噪音50dB条件,10米内本地语音识别率95%以上;

最多可支持定制离线命令集指令约80条;

单Mic,支持降噪功能;支持回声消除功能;

语音识别响应时间 200-800ms;

外围可以直接连接麦克风和喇叭;

供电范围DC 2.97V~3.63V,峰值电流150mA;

支持2组UART通信;支持6路PWM;支持1组I2C通信;支持3路ADC;

14个GPIO可与其他功能复用;

尺寸:22mm ×29mm × 3mm;

模块基本参数 Module basic parameters
硬件
参数
模组尺寸 29 × 22 × 3(mm)
与ASR06PM完全兼容
封装兼容性 两边贴片(脚间距2mm)
数据通讯 I2C/2×UART
独立PWM通道 6ch
其它资源 3路ADC
Mic数量 1 pcs
喇叭输出功率 8Ω/1W
功放独立供电 3.3V ~5V
模块供电规格 3.0V~3.6V
功率消耗(核心/功放) 150mA/500mA
工作温度 -20~85℃
软件
参数
支持语种 中英2种
语音命令数 80条(含唤醒词)
识别率(50dB背噪/5m) 98%
识别距离(50dB背噪) 8m
响应速度 200ms~800ms

硬件介绍

模组为单面贴装,三面出脚,脚位基本与我司第一代语音模块 QLIFE-ASR01M 相兼容,用户使 用的功能脚主要在两边的引脚,中间的是调试和烧录口,用户不能使用;模块支持单麦克风输入, 可以直接接入模块;支持 AEC 回声消除功能,并有相关的音频参考信号接入脚,同时支持真人语 音回复,可以直接驱动喇叭。

  • resource/images/62b874a6e11b4afca3a1332385d80587_2.jpg
  • 06PM设计图尺寸
  • resource/images/62b874a6e11b4afca3a1332385d80587_4.jpg

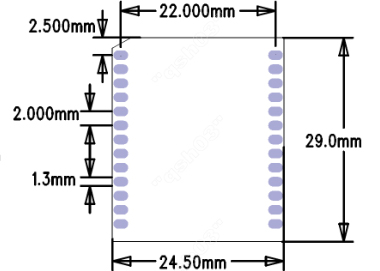

  • 06PM设计图尺寸2
  • resource/images/62b874a6e11b4afca3a1332385d80587_6.jpg

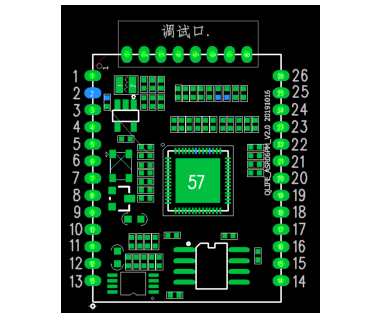

  • 06PM设计图尺寸
  • resource/images/62b874a6e11b4afca3a1332385d80587_8.jpg

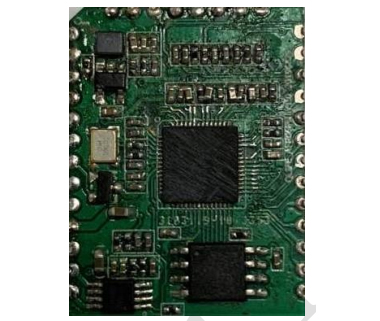

  • 06PM设计图尺寸
  • 管脚号
  • 1
  • 2
  • 3
  • 4
  • 5
  • 6
  • 7
  • 8
  • 9
  • 10
  • 11
  • 12
  • 13
  • 14
  • 15
  • 16
  • 17
  • 18
  • 19
  • 20
  • 21
  • 22
  • 23
  • 24
  • 25
  • 26
  • 27
  • 28
  • 29
  • 30
  • 31
  • 32
  • 33
  • 34
  • 管脚名称
  • MIC+
  • MIC-
  • PWM0
  • PWM1
  • PWM4
  • PWM5
  • RESET
  • UART1_TX
  • UART1_RX
  • VDD
  • GND
  • SPK-
  • SPK+
  • VDD5V
  • AIN2
  • AIN1
  • AIN0
  • I2C0_SCL
  • I2C0_SDA
  • UART2_TX
  • UART2_RX
  • GPIO30
  • JTAG_TDI_PWM3
  • JTAG_TDO_PWM2
  • LOUT
  • OUT_AEC
  • NC1
  • NC2
  • NC3
  • NC4
  • NC5
  • NC6
  • NC7
  • NC8
  • 功能说明
  • 咪头正端+
  • 咪头负端-
  • 1. GPIO[15]2. PWM0 Output3. SDC_CARD_DETECT_N
  • 1. GPIO[16] 2. PWM1 Output
  • 1. GPIO[19] 2. PWM4 Output 3. I2C1_SDA
  • 1. GPIO[20] 2. PWM5 Output 3. Serial Clock,I2C1 interface
  • 复位输入脚,低电平复位
  • 1. GPIO[23] 2. Transmit channel of UART1 3. Serial Data,I2C0 interface
  • 1. GPIO[24] 2. Receive channel of UART13. Serial Clock,I2C0 interface
  • 3.3V 模组电源输入
  • 模组地
  • 喇叭输出负极
  • 喇叭输出正极
  • 功放电源输入,可以输入 5V 或 3.3V 内部电阻接通 3.3V 后,则此脚悬空,下单时请注明。
  • 1. GPIO[35] 2. ADC2 Input 3. EXT_INT[0] 4. PWM2 Output
  • 1. GPIO[36] 2. ADC1 Input 3. Serial Data,I2C0 interface 4. PWM1 Output
  • 1. GPIO[37] 2. ADC0 Input 3. Serial Clock,I2C0 interface 4. PWM0 Output
  • 1. GPIO[3] 2. Serial Clock,I2C0 interface 3. SDC0 interface data 0 4. SPI2 interface data 1
  • U 1. GPIO[2] 2. Serial Clock,I2C0 interface 3. SDC0 interface data 1 4. SPI2 interface chip selection
  • 1. GPIO[25] 2. Transmit channel of UART2 3. Serial Data,I2C1 interface
  • 1. GPIO[26] 2. Receive channel of UART2 3. Serial Clock,I2C1 interface 4. EXT_INT[1]
  • 1. GPIO[30] 2. Serial Clock for I2S1 interface3. SPI1 interface data output
  • 1. GPIO[18] 2. PWM3 Output 3. IPM_CS 19 PWM4 IO,T+D 4mA IN,T+D 1. GPIO[19]
  • 1. GPIO[17] 2. PWM2 Output
  • 音频输出
  • 回声音频输入
  • 预留端口 1,悬空
  • 预留端口 2,悬空
  • 预留端口 3,悬空
  • 预留端口 4,悬空
  • 预留端口 5,悬空
  • 预留端口 6,悬空
  • 预留端口 7,悬空
  • 预留端口 8,悬空
  • 应用领域 智能照明、智能电工、智能家电、智能车载设备、智能音箱、智能康乐设备
    • 智能家电
    • 智能家居
    • 汽车电子
    • 开关
    • 浴霸
    • 冰箱
    • 空气净化器
    • 智能马桶
    • 晾衣架
    • 抽油烟机
    • 智能家居控制中心
    • 空调
    应用案例 智能家居语音控制中心
    快速实现产品智能化 QUICKLY REALIZE PRODUCT INTELLIGENCE
    咨询窗口

    热品推荐 / Hot product

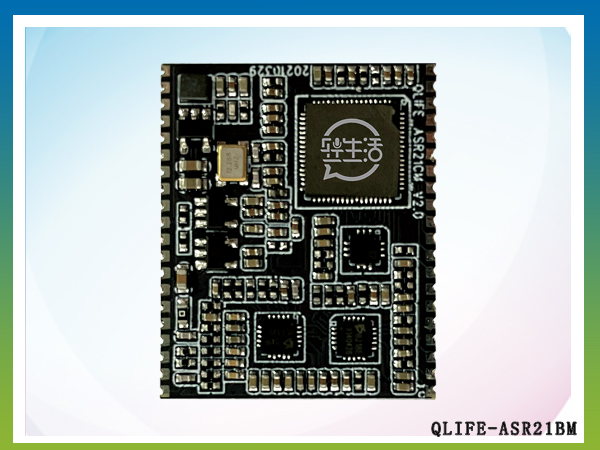

    QLIFE-ASR21M 离线语音识别控制模组
