QLIFE-ASR21M-E 离线语音识别控制模组

QLIFE-ASR21M-E 离线语音识别控制模组

1.外围可直接连接Mic和喇叭

2.主要支持中文或英文两种语言,二选一,目前不支持混合语种命令集

3.支持离线语音指令100条,支持真人音频播报

4.模组供电范围DC 3.3V~5.5V,需要外部提供峰值电流100mA

5.9个GPIO可与其他功能复用,支持1组UART通信,支持2路PWM


服务热线: 400-165-2990
分享至:
产品特点 product Features

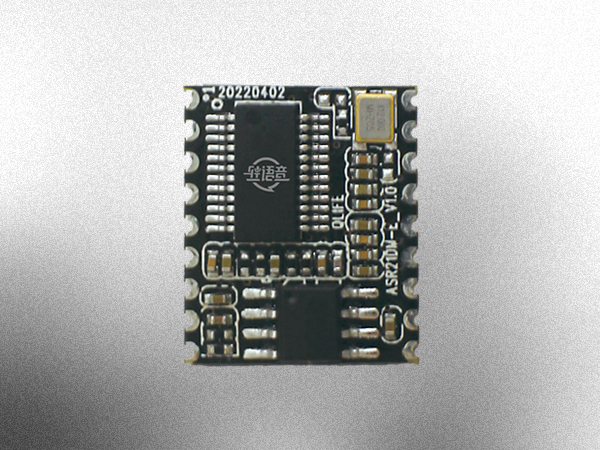

resource/images/8011195aae014a7997edf8f23698f2f1_24.jpg
QLIFE-ASR21M-E 离线语音识别控制模组

模组可实现 10 米范围内 95%以上的本地语音识别率;

主要支持中文或英文两种语言,二选一,目前不支持混合语种命令集;

支持离线指令约 100 条,支持真人音频播报;

语音识别响应时间 200-800ms;

单 MIC,支持降噪功能;

模组供电范围 DC 3.3V-5.5V,需要外部提供峰值电流 100mA;

外围可直接连接Mic和喇叭;

9个GPIO可与其他功能复用,支持1组UART通信,支持2路PWM;

模块尺寸:17.8mm x 14.5mm x 0.8mm;

模块工作温度:-20℃~85℃

模块基本参数 Module basic parameters
硬件
参数
模组尺寸 17.8 × 14.5 × 0.8(mm)
封装兼容性 两边贴片(脚间距2mm)
通讯接口 UART
独立PWM通道 2路
Mic数量 1 pcs
喇叭输出功率 8Ω/1W
模组供电规格 3.3V-5.5V
工作温度 -20~85℃
软件
参数
支持语种 中英两种
语音命令数 100条(含唤醒词)
识别率(50dB背噪/10m) ≥95%
识别距离(50dB背噪) 可达10m
响应速度 200ms~800ms

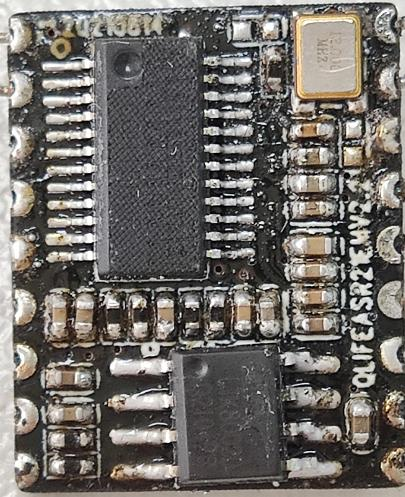

硬件介绍

模组为单面贴装,两面出脚,模块支持单麦克风输入,可以直接接入模块;同时支持真人语音回复,可以直接驱动喇叭,功放芯片的功率可以达到 3W。

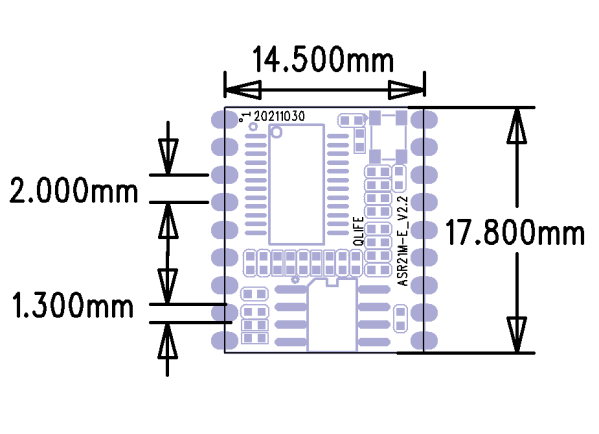

  • 21M-E设计图尺寸
  • 21M-E设计图尺寸2
  • 21M-E设计图尺寸
  • 21M-E设计图尺寸

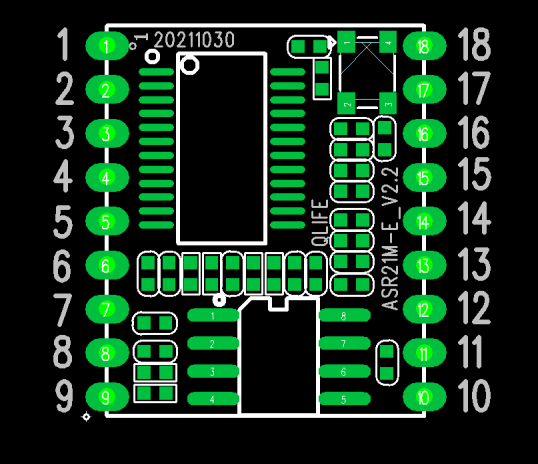

  • 管脚号
  • 1
  • 2
  • 3
  • 4
  • 5
  • 6
  • 7
  • 8
  • 9
  • 10
  • 11
  • 12
  • 13
  • 14
  • 15
  • 16
  • 17
  • 18
  • 管脚名称
  • UART_TXD
  • UART_RXD
  • GPIO
  • GPIO
  • GPIO
  • GPIO
  • GPIO
  • VDD3V3
  • DAC_R
  • SPKL-
  • SPK+
  • MIC+
  • MIC-
  • GND
  • POWER
  • GPIO
  • PWM
  • PWM
  • 功能说明
  • GPIO_01/烧录串口 TX(最好保留)
  • GPIO_02/烧录串口 RX(最好保留)
  • GPIO_03
  • GPIO_04
  • GPIO_05(可用作 UART1-RX 接主机 TX)/(当启用AEC时,是AEC参考输入)
  • GPIO_06 (可用作 UART1-TX 接主机 RX)
  • GPIO_07 (调试用口,最好保留)
  • 输出一个弱电流的3.3V电源,只提供给上拉,模拟硅麦,电平转换灯电路。
  • DAC_R,暂时不用
  • 喇叭输出负极
  • 喇叭输出正极
  • MIC 输入正极
  • MIC 输入负极
  • 接地
  • 电源正极输入
  • GPIO_16
  • GPIO_17/PWM
  • GPIO_18/PWM
  • 应用领域 空调行业定制
    • 智能家电
    • 智能家居
    • 汽车电子
    • 开关
    • 浴霸
    • 冰箱
    • 空气净化器
    • 智能马桶
    • 晾衣架
    • 抽油烟机
    • 智能家居控制中心
    • 空调
